Введение
В сложной экосистеме коммерческого строительства термины “система витрин”" и "“оконная стена”Термины «строительство фасадов» и «фасадные сооружения» часто используются риелторами и начинающими застройщиками как синонимы. Однако для генерального подрядчика или менеджера по закупкам, ответственного за многомиллионный проект по отделке фасадов, путаница между этими двумя системами является критической ошибкой.
⚖️ Две системы, принципиально разные цели
Хотя обе системы остекления занимают пространство от этажа до этажа, они спроектированы для принципиально разных целей.
- 🔹 Один из них спроектирован для приема пешеходов. на первом этаже с интегрированными входами.
- 🔹 Второй вариант спроектирован таким образом, чтобы максимально увеличить жилое пространство. в высотных жилых зданиях при одновременном управлении рисками, связанными с гидроизоляцией краев плит перекрытия.
⚠️ Почему это важно
Выбор между витрина против оконной стены Определяет тепловые характеристики вашего здания, стратегию водоотведения, график установки и долгосрочные затраты на техническое обслуживание.
🗺️ В этом всеобъемлющем руководстве по 2026 году…
Опираясь на обширный производственный опыт APRO на мировых рынках — от шумных улиц Шанхая до небоскребов Северной Америки — мы с хирургической точностью проанализируем разницу между витринами и оконными стенами.
Мы выйдем за рамки определений и рассмотрим факторы, влияющие на стоимость фасадов и оконных стен, структурные ограничения, а также тонкие нюансы перехода от подиума к высотному зданию, которые часто становятся предметом судебных разбирательств.
✅ Независимо от того, указываете ли вы что-либо Система витрин для входов в торговые центры или принимая решение о том, когда использовать витрина против оконной стены Для многофункционального подиума это руководство послужит вам окончательной основой для принятия решений.

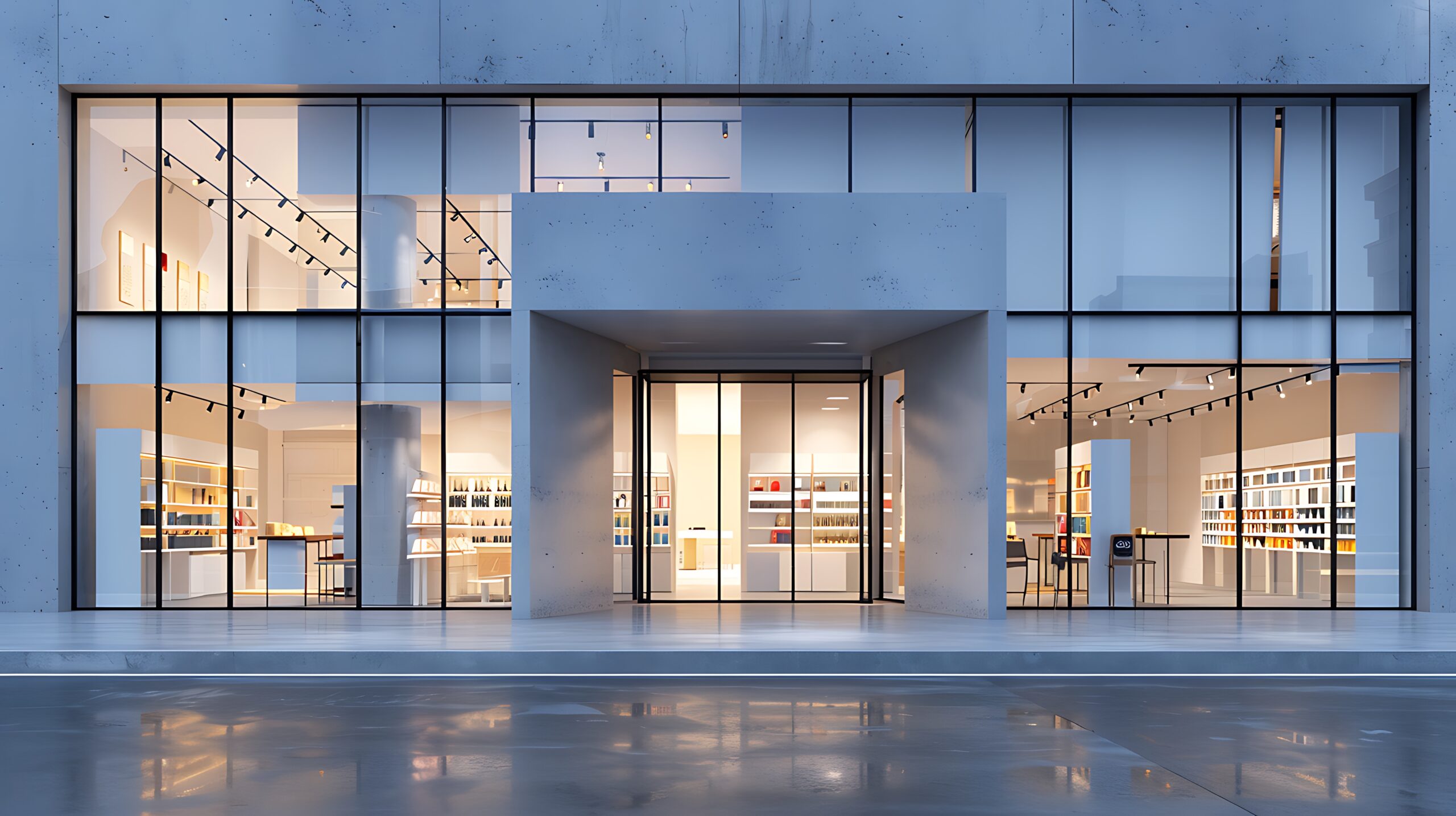

Что такое система витрин магазинов?
🏢 Базовое определение
Проще говоря, витринная система — это ненесущая система остекления, предназначенная в первую очередь для использования на первом этаже. Это основная рабочая лошадка розничной торговли. Когда вы заходите в Starbucks, CVS или местный бутик, вы, скорее всего, проходите через витринную систему.
⚙️ Инженерная реальность
С технической точки зрения, описанная система витрины включает в себя алюминиевый каркас, который крепится между плитой перекрытия и конструкцией над ним. Она имеет “центральное остекление”, то есть стекло располагается посередине алюминиевого профиля.
🔑 Ключевые характеристики
- 🔹 Высота: Как правило, ширина ограничена 10-12 футами (на протяжении одного этажа).
- 🔹 Управление водными ресурсами: Используется водоотводящая планка для сбора воды и ее отвода. Она не предназначена для полной водонепроницаемости при высоком давлении.
- 🔹 Применение: Входы с высокой проходимостью, торговые витрины.
Если вы ищете объяснение значения системы витрин, представьте её как “стандарт розничной торговли”. Она предполагает максимальное использование площади остекления для демонстрации товаров и установку прочных дверей для обеспечения постоянного потока посетителей.
🔗 Внутренняя ссылка: Что такое система витрин магазинов?

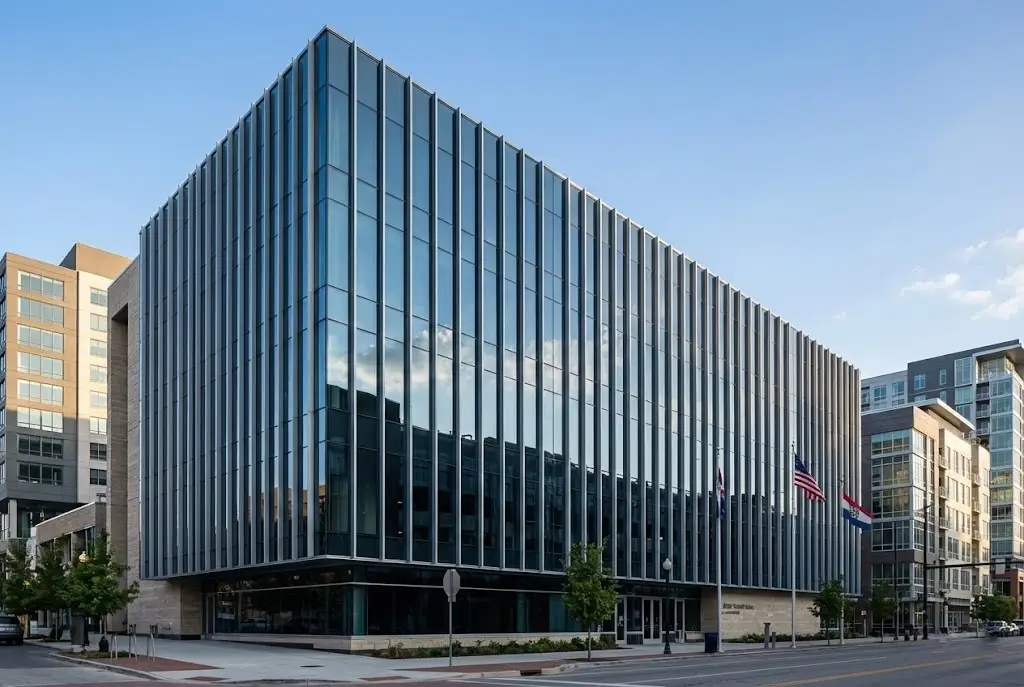

Что такое система навесных фасадных систем?
🌆 Основная концепция
Система навесных фасадов представляет собой не несущую конструкцию наружного фасада, которая крепится к основному каркасу здания, обеспечивая защиту от непогоды и улучшая архитектурный внешний вид. Она особенно подходит для высотных зданий, поскольку способна выдерживать ветровые нагрузки и подвижки здания, оставаясь при этом относительно легкой.
🏗️ Структурные различия
А Система каркаса навесной стены: объяснение Это показывает, что здание несет собственный постоянный вес и передает ветровые нагрузки обратно на основную конструкцию здания, обычно по линиям перекрытий.
- 🔹 Непрерывный: Это создает сплошной фасад, закрывающий края плит.
- 🔹 Управление водными ресурсами: В ней используется сложная система выравнивания давления (мы это рассмотрим позже). Выравнивание давления навесной стены по сравнению с витриной магазина позже).
- 🔹 Высота: Без ограничений. Он может вмещать 100 этажей.
Когда клиенты спрашивают о Обзор систем навесных фасадов и витрин, Я им говорю:
🔗 Внутренняя ссылка: Что такое навесная стена?
где они используются (Типичные сценарии применения)
Выбирая между витрина против навесной стены Всё зависит от конкретного сценария использования. Давайте рассмотрим три наиболее распространённых сценария.

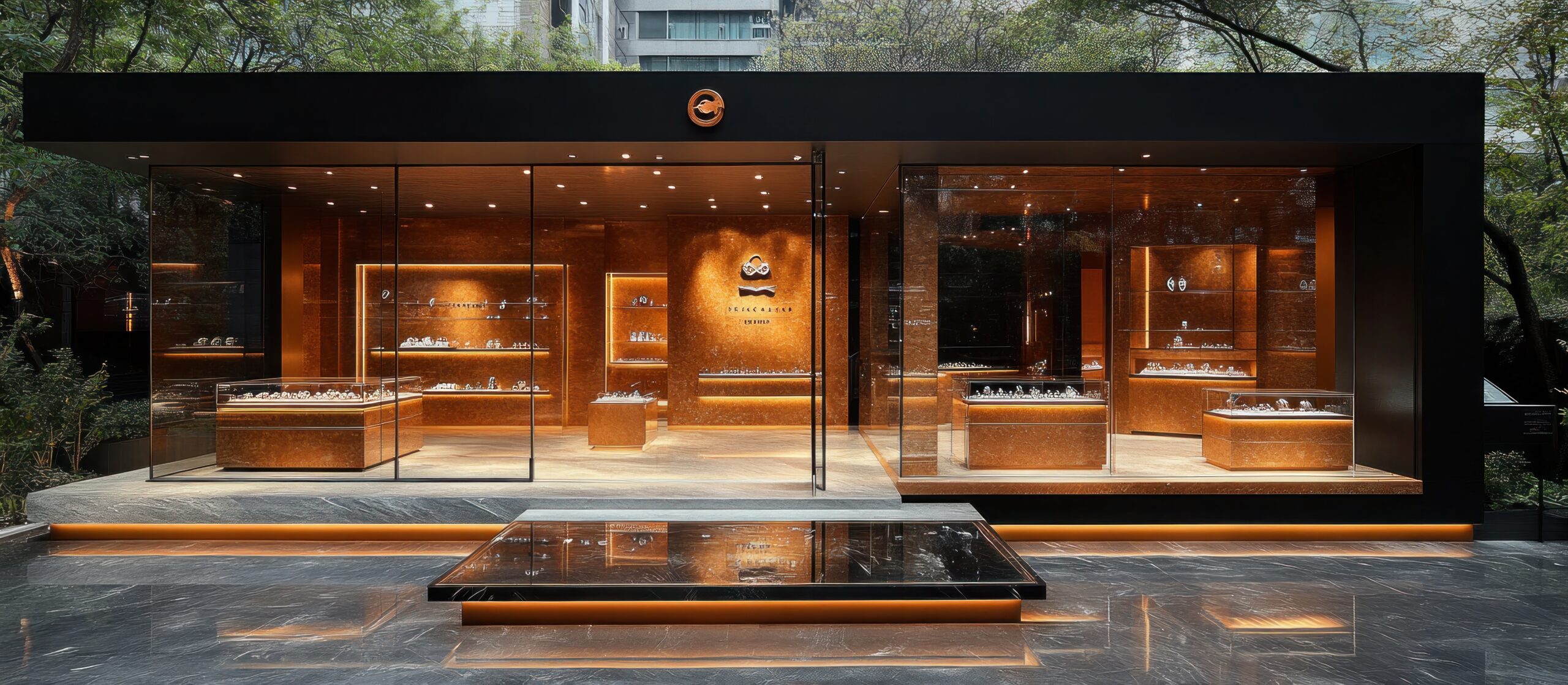

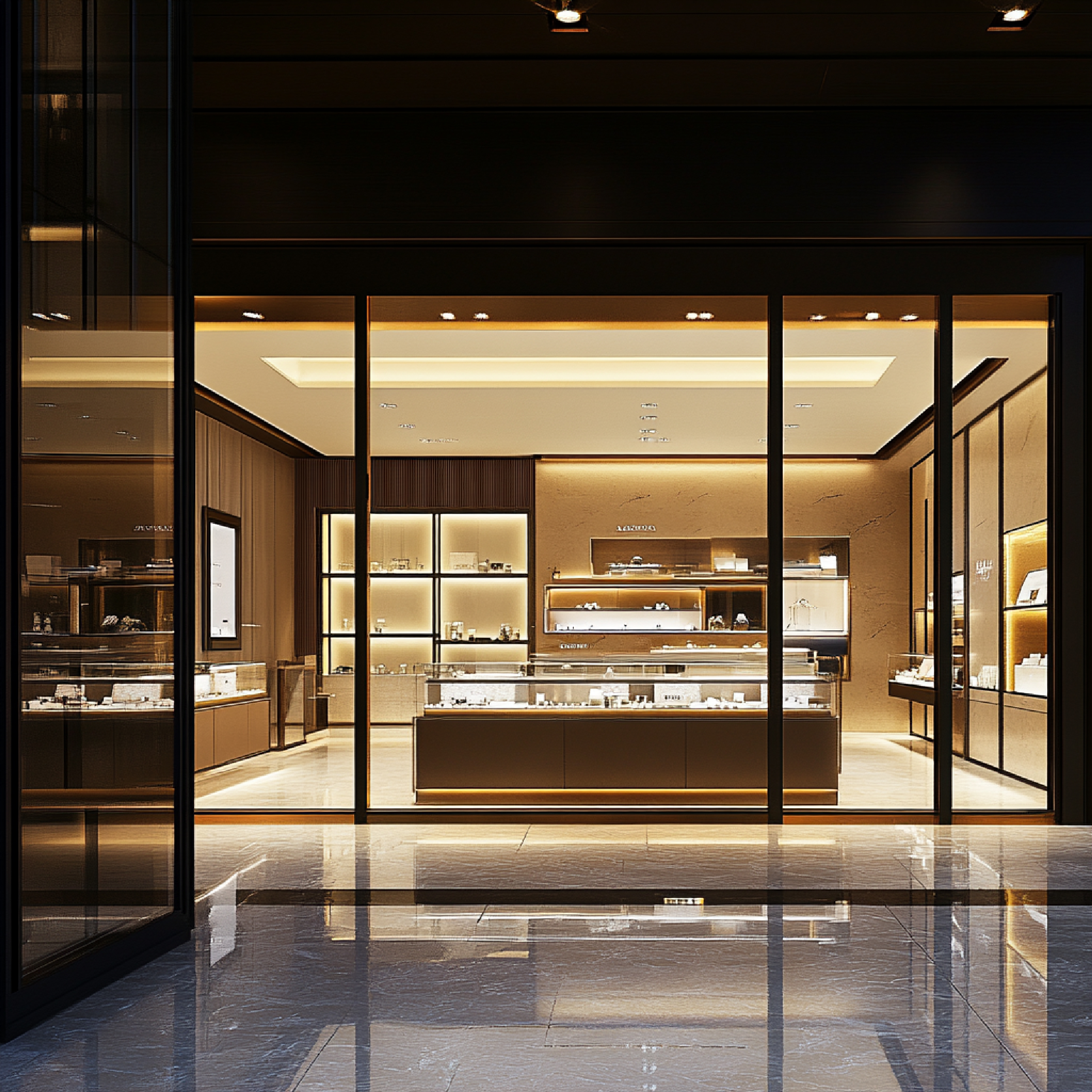

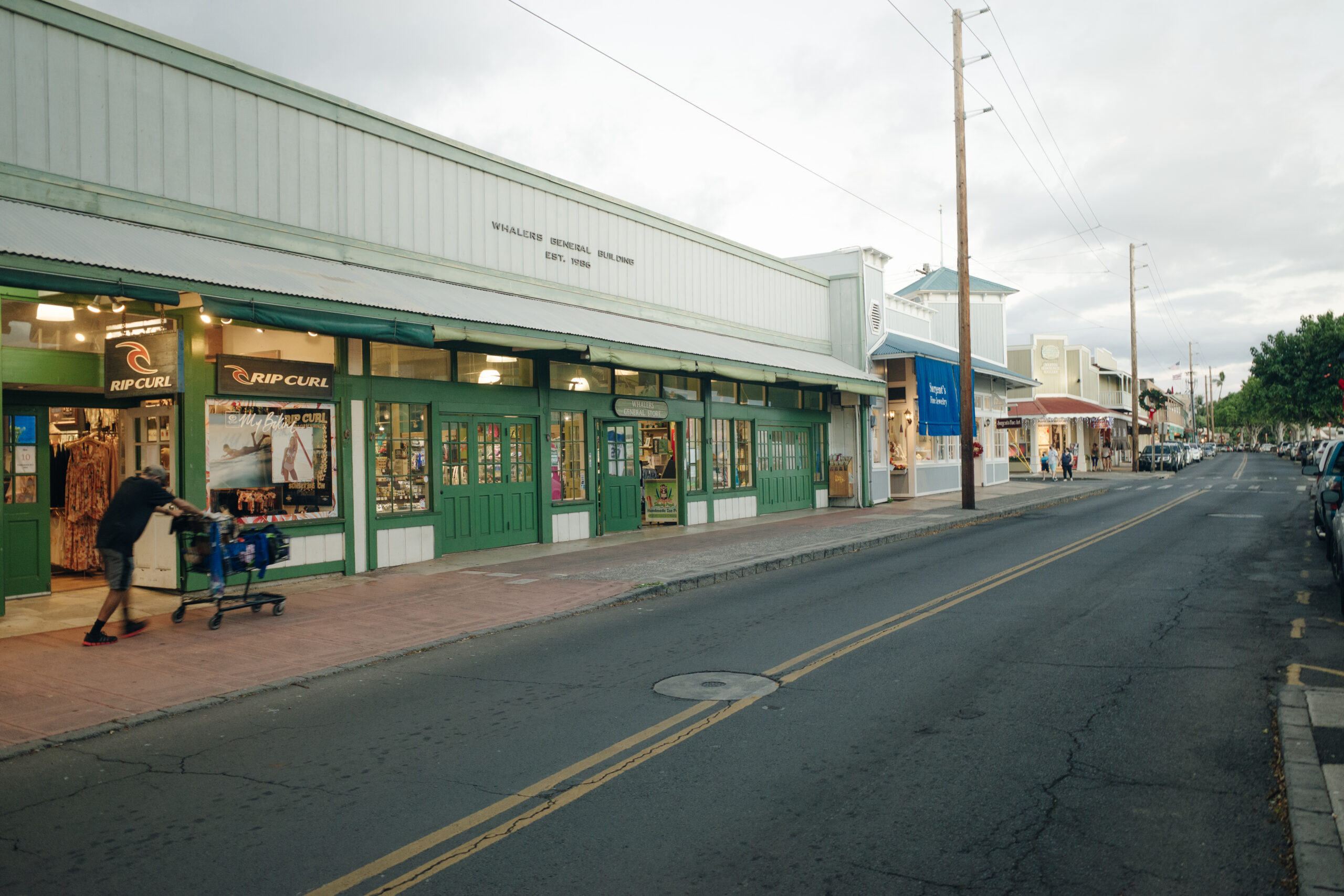

🛍️ Торговые помещения на улицах / в торговых центрах
Для первого этажа, Витрина магазина против оконной стены для розничной торговли. обычно заканчиваются Победа в конкурсе витрин магазинов. Почему?
- 🔹 Входы: Профили для витрин магазинов спроектированы таким образом, чтобы выдерживать тяжелые дверные доводчики и поворотные механизмы. Профили для оконных или навесных стен часто оказываются слишком громоздкими или не рассчитаны на крутящий момент, возникающий при открывании двери 500 раз в день.
- 🔹 Расходы: Для стандартного пролета в 10 футов, Система витрин для входов в торговые центры Это наиболее экономически выгодное решение.
- 🔹 Видимость: The Обзор системы остекления витрин приоритет отдается обеспечению хорошей видимости товаров.

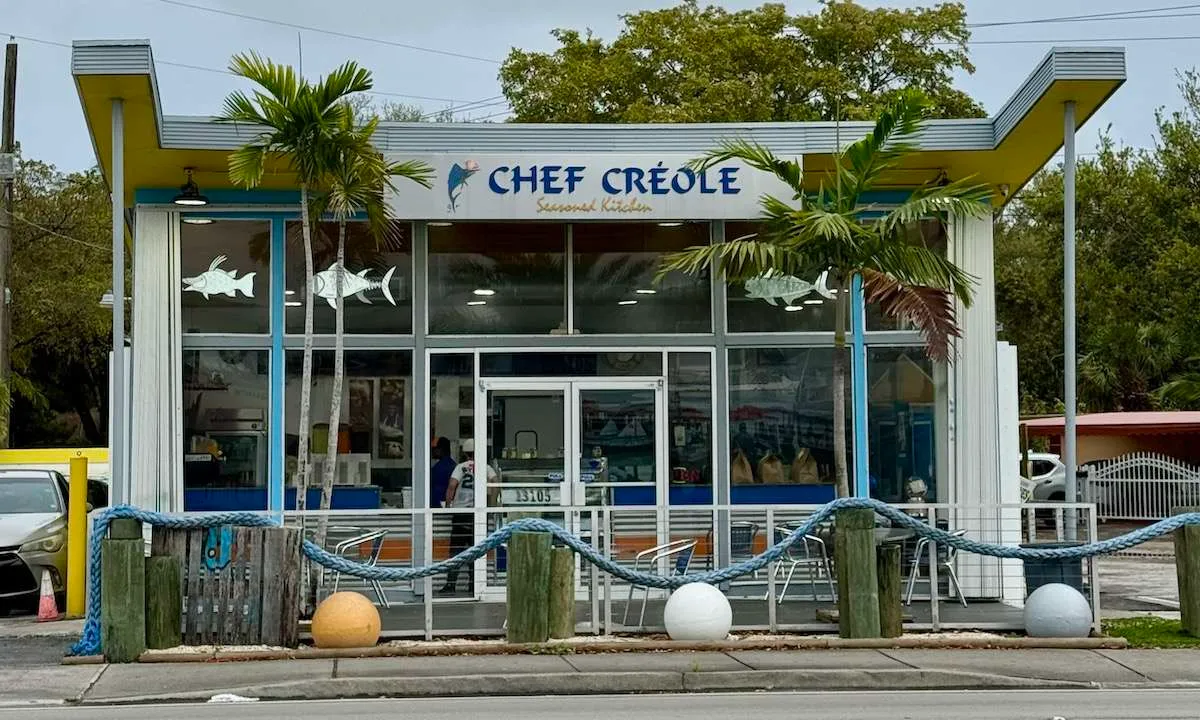

Мы недавно поставили система витрин для фасада ресторана в Майами. Клиент рассматривал вариант с оконной стеной, но необходимость бесшовной интеграции с дверями, соответствующими требованиям ADA, сделала витрину единственным логичным выбором.
🏢 Офисные башни / фасады высотных зданий
Поднявшись выше третьего этажа, разговор переходит к следующему вопросу: Витрина магазина против оконной стены в высотных зданиях.
🚫 Правило:
В высотных зданиях обычно не используют витрины магазинов. Ветровые нагрузки слишком высоки, а система водоотведения недостаточно эффективна.
⚖️ Выбор:
Оно становится навесная стена против оконной стены для офисных башен.
- 🔹 Оконная стена: Устанавливается между плитами перекрытия (как витрина магазина), но спроектирована для более высокой производительности.
- 🔹 Навесная стена: Висит снаружи плиты.
Если вы строите 40-этажную башню, вы, вероятно, обсуждаете... Высотное здание с окнами и навесными стенами (что выбрать)?. Навесные фасадные системы обеспечивают наилучший эстетический вид (полностью стеклянный эффект), в то время как оконные фасады часто дешевле, но оставляют открытым край плиты (требуется использование алюминиевых накладок).
🔄 Переход от подиума к башне
Это опасная зона. Именно здесь архитекторы задают вопросы о Витрина магазина против навесной стены на переходе между первым этажом.
Представьте себе здание с двухэтажным торговым подиумом (магазинами) и 20-этажной жилой башней над ним.
Микс:
Вы можете использовать Система оформления витрин для перехода от навесной стены на первом этаже.
Риск:
Дифференцированное движение. Башня оседает иначе, чем подиум. Если вы жестко соедините Витрина магазина против оконной стены на уровне подиума, Стекло разобьется.
✅ Совет профессионала: При проектировании перехода между фасадами магазинов на первом этаже и фасадами на верхних этажах всегда используйте отдельный компенсационный фиксатор. Не герметизируйте их и не надейтесь на удачу.
Системная анатомия (различия в структурном составе)

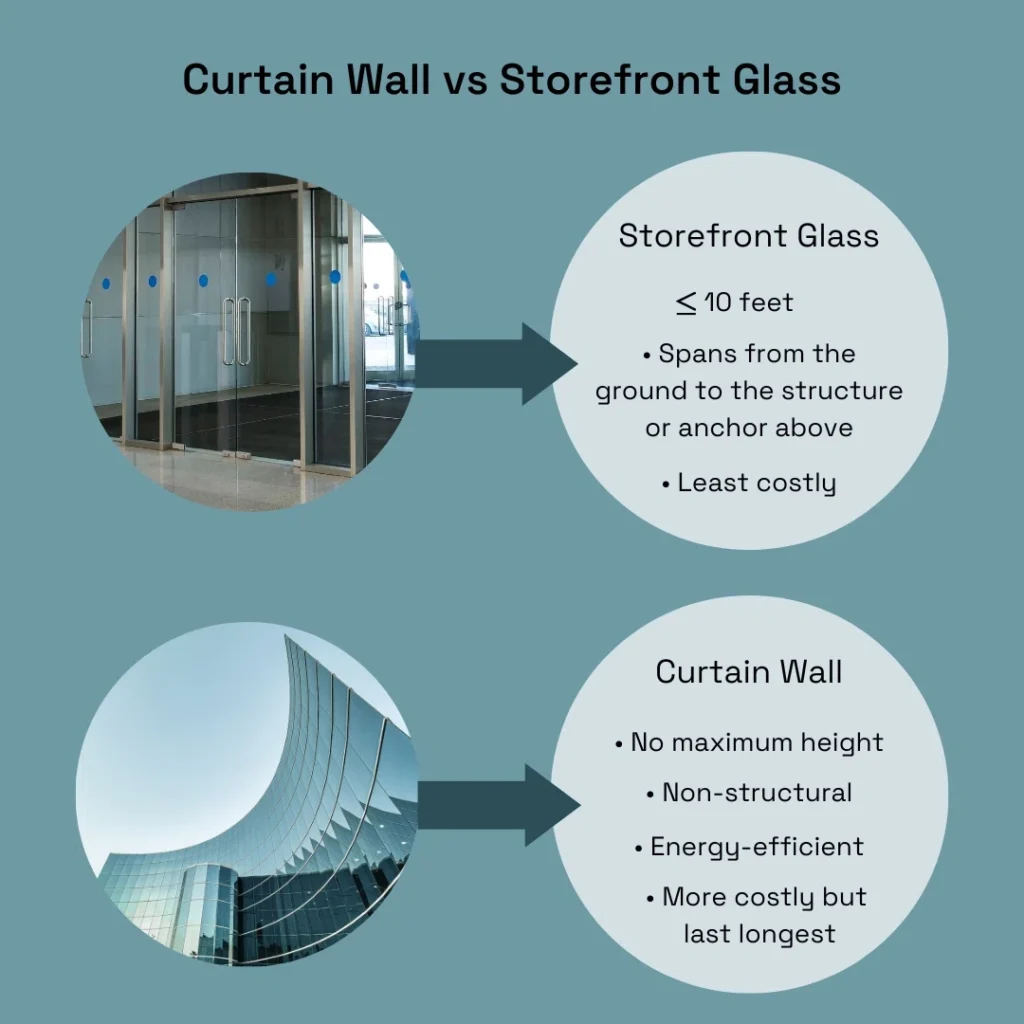

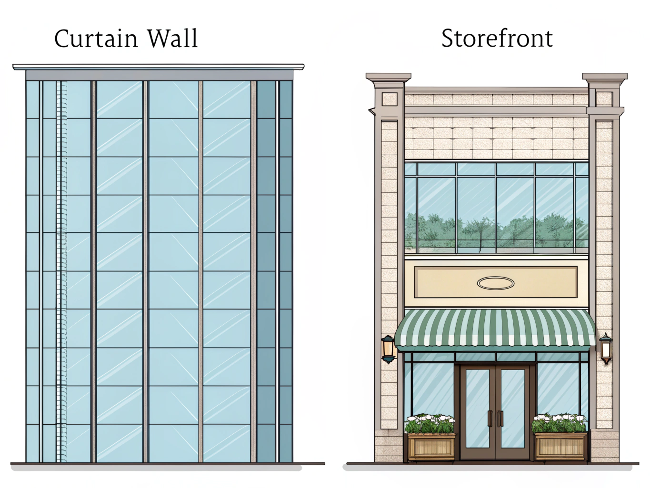

Если вы хотите провести реальное сравнение фасада и навесной стены, перестаньте сначала смотреть на стекло — посмотрите, что несет нагрузку, как контролируется влажность и как система выдерживает колебания здания. Воспринимайте этот раздел как надевание рентгеновские очкиМы будем следовать за силами и водой, а не за рекламными названиями.

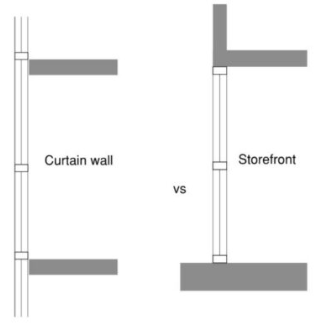

🏗️ Каркас и распределение нагрузки (кто что держит и куда направляется нагрузка)
Витрина магазина (обычно в проемах/на первом этаже):
Каркас витрин обычно имеет периметральную опору — это означает, что вертикальные и горизонтальные элементы крепятся к окружающей конструкции в верхней части/косяке/подоконнике. В большинстве сравнений каркасов витрин и оконных стен элементы витрины легче и тоньше, поскольку они не предназначены для противодействия ветровой нагрузке на многоэтажные здания, как это делает настоящая навесная стена.
- 🔹 Типичное состояние: крепится к каркасу проема, а не подвешивается к краям плиты перекрытия.
- 🔹 Лучше всего подходит для: невысокие и средней высоты, торговые подиумы, линии фасадов, соединяющие интерьер и экстерьер.
Навесная стена (подвешивается к краям плит перекрытия, перекрывая этажи):
Навесная стена — это система ограждающих конструкций здания. Импосты соединяются с конструкцией посредством специально разработанных анкеров по краям плит перекрытия, а схема передачи нагрузки рассчитана на значительное ветровое давление, а также на перемещения между этажами.
- 🔹 Типичное состояние: анкеры/закладные элементы/кронштейны по краю плиты
- 🔹 Лучше всего подходит для: Фасады высотных зданий, большие пролеты, более высокие требования к эксплуатационным характеристикам.
🧠 Быстрый мысленный ярлык:
✅ Витрина магазина = поддерживается рамой отверстия
✅ Навесная стена = подвешен к плитам и спроектирован как сплошная наружная оболочка
💧 Управление водными ресурсами (дренаж против выравнивания давления — реальность “протекания”)
Именно здесь системы, которые на бумаге выглядят похожими, на практике ведут себя совершенно по-разному.
- 🔹 Логика водоснабжения витрины: отвод воды самотеком (простой внутренний дренаж):
В большинстве систем оформления витрин предполагается, что некоторое количество воды будет просачиваться через наружный уплотнитель. Цель проектирования состоит в том, чтобы собрать её и отвести через внутренние водостоки и дренажные отверстия. Это хорошо работает при умеренном ветровом давлении и контролируемом пути распространения воды. - 🔹 Логика водоотведения навесных стен = дождезащитный экран с выравниванием давления (стратегия повышения эффективности):
В хорошо продуманной конструкции навесной стены обычно используется многолинейная герметизация в сочетании с дренажной/вентилируемой камерой. Цель состоит не просто в том, чтобы “отвести воду”, а в том, чтобы устранить разницу давлений, которая выталкивает воду внутрь. Отсутствие разницы давлений означает гораздо меньшую силу, выталкивающую воду через дефекты.
🏭 Заводской/макетный опыт (почему слезы могут вас предать)
В рамках проекта, где клиент хотел сэкономить бюджет, мы попытались перенести элемент оформления витрины в зону сильного ветра. В ходе имитационного испытания на водопроницаемость (ASTM E331) дренажные отверстия, которые обычно вели себя как безобидные стоки, начали действовать как выходы под давлением — можно было буквально услышать, как они “свистят” при повышении давления. Вода не просто “протекала”; изменения давления отводили воду туда, где логики самотечного водоотвода было недостаточно.
Что мы изменили (решение, которое действительно сработало):
Мы перестали рассматривать это как проблему дренажа витрины и перепроектировали фасад, используя подход с оконными стенами — более глубокие приемники, более надежную стратегию дренажа в полости и детализацию, которая ближе к концепции вентилируемого фасада (то есть, целенаправленный контроль давления и направление дренажа, а не надежда на то, что одна только гравитация спасет ситуацию).
Вывод: Витрина магазина = “Впустите немного воды, а затем слейте ее” против навесной стены = “Не позволяйте давлению вдавливать воду внутрь”.”
↔️ Компенсация движений (межэтажное смещение, прогиб плиты и “зона разрушения”)
Здания подвержены движениям — больше, чем ожидает большинство покупателей. Бетон сжимается, перекрытия прогибаются под нагрузкой, башни качаются, а температурные циклы вызывают расширение/сжатие каркаса. Выдерживает нагрузку только та система, которая спроектирована таким образом, чтобы поглощать движения, не превращая стекло и уплотнители в изнашиваемые детали.
- 🔹 Витрина магазина (минимально допустимая степень перемещения):
Витрина магазина часто наиболее уязвима к прогибу пола и межэтажным деформациям, особенно если она установлена вплотную к несущим конструкциям с ограниченной глубиной приемного отверстия. Если плита над витриной прогибается или форма проема меняет форму, витрина может быть защемлена, что приводит к растрескиванию стекла, нарушению герметичности уплотнителей или постоянному проникновению воды. - 🔹 Навесная стена (инженерная стратегия перемещения):
Системы навесных фасадов обычно проектируются с использованием скользящих соединений, стыковых соединений и анкерных систем, которые позволяют этажам перемещаться независимо друг от друга, сохраняя при этом целостность фасада. Движение ожидается, поэтому система проектируется с учетом этого.
Сравнение производительности
Вот анализ данных: структурные характеристики витрины и оконной стены и другие ключевые показатели.
(Все значения являются типичными диапазонами и должны быть подтверждены протоколами испытаний выбранной системы и техническими условиями проекта.)
🏗️ Эксплуатационные характеристики конструкции (расчетное давление / ветровая нагрузка)
Расчетное давление — это первый фильтр. Если система не может выдержать требуемую ветровую нагрузку, все остальное не имеет значения.
- 🔹 Витрина магазина: Во многих типичных приложениях системы оформления витрин часто находятся в более низком диапазоне проектного давления — обычно это диапазон около 30–40 PSF для стандартных условий (зависит от системы/проекта).
- 🔹 Навесная стена: Для высотных зданий, зданий, подверженных ураганам, и прибрежных сооружений расчетная несущая способность навесных стен обычно задается значительно выше и может быть указана в формуле... 80–100+ PSF в зонах повышенного риска (зависит от системы/проекта).
🚩 Вывод: Если ваш проект связан с высотными зданиями или подвержен сильным ветрам, проектирование витрин часто откладывается на ранних этапах, если система не была специально спроектирована и протестирована с учетом этих требований.
💨 Герметичность и водонепроницаемость (характер утечки воздуха/воды)
Показатели работы с воздухом и водой – это то, где системы, которые “выглядят похожими”, начинают вести себя совершенно по-разному. Утечка воздуха между витриной и оконной стеной это становится проблемой как с точки зрения счетов за электроэнергию, так и с точки зрения комфорта (сквозняки, риск образования конденсата).
- 🔹 Реальность розничной торговли: В реальных условиях витрины магазинов, как правило, менее герметичны, особенно при быстрой установке с минимальной непрерывностью воздушного барьера по периметру. При повышенном давлении детали витрин, скорее всего, будут испытывать трудности, если их не спроектировать и не протестировать должным образом.
- 🔹 Реальность оконной стены: Стены с окнами часто оцениваются выше, чем витрины магазинов, но протечки по краям перекрытий являются распространенной причиной поломок, если переход между герметиком и воздухонепроницаемым барьером по периметру выполнен слабо.
- 🔹 Реальность навесных фасадов: В системах навесных фасадов более высокого класса обычно используются более четко определенные стратегии контроля воздуха/воды (многолинейные уплотнения, дренируемые/вентилируемые полости, стратегии регулирования давления — в зависимости от системы).
🚩 Вывод: Оконная стена может “заслуживать более высокой оценки”, но именно качество обработки кромок плит определяет, будет ли она выполнять свои функции так, как задумано.
🌡️ Тепловые характеристики (коэффициент теплопередачи U / коэффициент пропускания солнечной энергии / тепловые мосты)
Если речь идёт об энергоэффективности, то конструкция рамы и стратегия создания терморазрыва имеют такое же значение, как и само стекло.
- 🔹 В типичных проектах оконные стены часто оказываются более предпочтительными, поскольку при их проектировании чаще используются более надежные стратегии теплоизоляции и обеспечивается лучшее соответствие непрерывности ограждающих конструкций здания (при условии тщательной проработки деталей).
- 🔹 Существуют витрины с терморазрывом, но во многих сериях витрин используются более простые решения по терморазрыву, которые могут не соответствовать требованиям к высокоэффективным фасадным конструкциям.
- 🔹 В системах премиум-класса (оконные и навесные фасады) могут использоваться широкие полиамидные распорки или более совершенные конструкции с терморазрывом, которые значительно снижают теплопередачу по сравнению с обычными разрывами.
🚩 Вывод: “Теплоразрыв” — это не вопрос «да/нет», реальная эффективность определяется типом и непрерывностью теплоразрыва.
🔇 Акустические характеристики (STC / OITC)
Для отелей, расположенных рядом с аэропортами или в шумных городских районах, акустика может стать решающим фактором. Показатель STC/OITC зависит как от проникновения звука через стекло, так и через раму.
- 🔹 Навесная стена Зачастую демонстрирует лучшие результаты в сложных акустических условиях, поскольку позволяет использовать более толстые конструкции и снижает сложность соединений, подверженных воздействию внутренних поверхностей (зависит от проекта/системы).
- 🔹 Ограничение витрины магазина: Даже при использовании акустического ламинированного стекла утечка звука через раму/стык витрины может ограничивать практическое улучшение звукоизоляции (STC/OITC).
🚩 Вывод: Если вам нужны высокие показатели звукоизоляции, в первую очередь необходимо контролировать утечку воздуха, а не просто покупать “лучшее стекло”.”
🛡️ Безопасность и ликвидация последствий (ураган / взрыв / взлом)
Как витрины, так и оконные стены могут быть спроектированы с учетом требований высокой степени защиты или ударопрочности, но стратегия крепления становится критически важной.
- 🔹 Ударопрочная витрина против оконной стены: Оба варианта могут соответствовать строгим строительным нормам в некоторых инженерных решениях, но крепление витрин (часто основанное на анкерах в бетоне/проемах) может стать слабым звеном, если оно не спроектировано и не установлено с той же тщательностью, что и более дорогие фасадные системы.
- 🔹 Преимущества навесных стен: Для крепления навесных стен обычно используются более надежные стратегии крепления к кромке плиты перекрытия, а также специально разработанные кронштейны/закладные элементы в зависимости от конструкции и проектных решений.
🚩 Вывод: Безопасность редко ограничивается “только стеклом”. Она состоит из стекла + рамы + крепления + основания.
📝 Примечание о языке тестирования (важно для точности)
ASTM E283 Это метод испытания, используемый для измерения скорости утечки воздуха, — он сам по себе не “устанавливает” допустимый предел.
На практике во многих технических заданиях проектов используются такие целевые параметры, как... 0,06 куб. футов в минуту/фут² для базовых показателей производительности, в то время как высокоэффективные характеристики фасада могут быть ниже (например, 0,03 куб. футов в минуту/фут² или ниже), в зависимости от проекта и системы.
Ограничения по высоте и общие правила (витрины магазинов против навесных фасадов)
Когда люди спрашивают: “На какую высоту может подняться эта система?”, на самом деле они имеют в виду следующее: Сможет ли оно надежно, а не только на бумаге, выдержать требуемую ветровую нагрузку, водостойкость, смещение и несущую способность анкеров на такой высоте?
Ниже приведены практические правила, использовавшиеся на ранних этапах проектирования, — сравнивались только фасады магазинов и навесные фасадные системы.
⚖️ Основное правило
- 🔹 Витрина магазина Как правило, это система открывающихся проемов для зданий низкой и средней этажности.
- 🔹 Если ожидается, что фасад будет вести себя как сплошная внешняя оболочка по всей поверхности этажей, Обычно по умолчанию используется навесная стена.
🏢 Ограничение по высоте витрины (общие правила)
Витрина используется в тех случаях, когда остекление по сути представляет собой проем в стене, чаще всего в следующих местах:
- Первые этажи, торговые площадки, вестибюли
- Фасады малоэтажных зданий, где требования к ветру и движению умеренные.
- Линии входа изнутри наружу, где требования к эксплуатационным характеристикам не соответствуют уровню высотных зданий.
Общее правило: факторы, которые “выталкивают” вас из магазина:
- Ветровые нагрузки начинают возрастать до такого уровня, что ваш фасад магазина перестаёт соответствовать требованиям безопасности.
- В здании наблюдаются значительные межэтажные деформации/прогибы плит перекрытия, которые могут привести к разрушению или деформации легкой системы проемов.
- В соответствии с требованиями заказчика, конструкция отличается высокой водостойкостью и строгими показателями воздухонепроницаемости на больших высотах.
🚩 Практический вывод: В некоторых случаях фасад можно проектировать с учетом требований к его функциональности, но как только вам потребуется “фасадная” функциональность, фасад перестает быть экономически выгодным вариантом — потому что в итоге вам все равно придется перепроектировать его в конструкцию, похожую на навесную стену.
🏙️ Ограничение по высоте навесных стен (примеры эмпирических правил)
Навесные фасадные системы выбирают, когда предполагается, что фасад будет выполнять следующие функции:
- Расчетное высокое ветровое давление (включая угловые зоны и воздействие высоких зданий)
- Перемещение между этажами (смещение, прогиб, тепловое расширение)
- Более высокие эксплуатационные характеристики (воздухо-/водонепроницаемость/прочность на прочность конструкции) с воспроизводимыми результатами испытаний.
Практические рекомендации по выбору оптимального варианта навесной фасадной системы:
- Фасад представляет собой сплошную оболочку, занимающую несколько этажей.
- Проект относится к категории средне- и высотных зданий или расположен в прибрежных районах, подверженных ураганным ветрам.
- Большие размеры остекления, длинные пролеты стоек или агрессивный эстетический вид требуют надежного крепления и контроля прогибов.
🚩 Практический вывод: системы навесных фасадов спроектированы с учетом возможности масштабирования, поскольку стратегия крепления и перемещения заложена в саму концепцию (кронштейны на кромках плит, специально разработанные соединения, стратегии укладки/скольжения и т. д.).
✅ Контрольный список для быстрого принятия решения
Выбирайте Storefront, если выполняется большинство из следующих условий:
- ☑️ Остекление с открывающимися проемами (не сплошной многоэтажный фасад)
- ☑️ Низкая и умеренная потребность в ветровой энергии
- ☑️ Ограниченные проблемы, связанные с движением зданий
- ☑️ Бюджетное решение, быстрая установка на уровне подиумов/торговых площадей.
Выбирайте навесные фасадные системы, если выполняется хотя бы одно из следующих условий:
- ☑️ Многоэтажная внешняя облицовка
- ☑️ Высокие ветровые нагрузки / воздействие высоких зданий / прибрежные зоны
- ☑️ Строгие требования к характеристикам воздух/вода
- ☑️ Необходимы значительные меры по обеспечению свободы передвижения.
- ☑️ Большие размеры модулей / соответствие высоким стандартам коммерческих фасадов
🔥 Предупреждение “Не обожгитесь”
Рост — это не одно число. Реальные ограничения таковы:
- Требования к расчетному давлению (DP)
- Требования к анализу воды
- Пределы отклонения (L/175, L/240 и т. д.)
- Несущая способность анкера + состояние краев плиты
- допуски на перемещение (смещение/отклонение)
✅ Безопасный рабочий процесс: для проемов на подиуме/в малоэтажных зданиях предполагайте наличие витрины, для многоэтажных фасадов — навесную стену, а затем проверьте расчеты с учетом гидроизоляции, деформаций и анкерных креплений, а также отчеты об испытаниях.
Стоимость, сроки и риски (витрины магазинов против навесных фасадов)
Если производительность говорит вам то, что может Работа, стоимость, сроки и риски говорят сами за себя. воля Работа без превышения бюджета или срыва сроков. Ниже приведено практическое сравнение, сфокусированное исключительно на Системы витрин против систем навесных стен.
💰 Стоимость (то, что фактически определяет бюджет)
📉 Реальность розничной торговли:
Как правило, это более дешевый вариант, но только если он соответствует своему предполагаемому назначению (подиумы, торговые площади, входы, проемы в малоэтажных зданиях).
- Водители: Упрощенная конструкция каркаса, ускоренное изготовление в цехе, менее трудоемкие инженерные работы, меньшая сложность монтажа на низких высотах.
- Когда преимущество исчезает: Когда вы “модернизируете” её, чтобы добиться характеристик навесной стены (сильное усиление, специальные анкеры, обширные макеты), она превращается в замаскированную навесную стену без предсказуемых характеристик.
📈 Реальность навесных фасадных систем:
Как правило, это более дорогостоящий вариант, поскольку он представляет собой систему фасадных конструкций, на которую возложена большая ответственность и требуется больше инженерных расчетов.
- Водители: Крепление по краю плиты, более высокая инженерная/документационная нагрузка, сложная конструкция (модульная), сложная логистика (краны/подготовительные площадки).
- Где это становится эффективным: Крупные, повторяющиеся фасады, высотные проекты (снижает затраты на строительные леса) и жесткие технические условия, где “сделать все правильно с первого раза” дешевле, чем исправлять ошибки.
⏱️ Расписание (что вас ускоряет, а что замедляет)
🏢 Витрина магазина:
- 🔹 Преимущества: Сокращение сроков выполнения заказов, ускорение разработки чертежей, ускорение монтажа на нижних уровнях.
- 🔹 Риски: Если выйти за рамки дозволенного, это приведет к пересмотру проекта и доработке. “Дешево и быстро” может превратиться в “Быстрая установка → Медленный список недоработок”.”
🏙️ Навесная стена:
- 🔹 Преимущества: Предсказуемое планирование производительности; модульные системы сокращают сроки выполнения работ за счет переноса производства на завод.
- 🔹 Риски: Более длительный цикл предварительного проектирования, материалы с длительным сроком поставки, сильная зависимость от координации (встраиваемые элементы, краны).
Общее правило: при проектировании витрин чаще всего обеспечивается более раннее начало работ. При проектировании навесных фасадов в больших зданиях чаще всего обеспечивается предсказуемость сроков выполнения работ.
⚠️ Риск (с которым проекты обычно приводят к убыткам)
Риск следует понимать как “то, что приводит к переделкам, спорам и повторным вызовам”.”
- 1) Риск, связанный с эксплуатацией (воздух/вода): В случае поспешного строительства или использования в зонах с высокой проходимостью, риск протечек в витринах магазинов выше. Повреждения навесных стен встречаются реже, но их устранение обходится дороже из-за труднодоступности.
- 2) Допустимые отклонения и риски взаимодействия: В случае с витринами дело сводится к проемам (это проще). В случае с навесными фасадами — к кромкам плит, закладным элементам и выравниванию, что значительно увеличивает риск, если бетон не соответствует требованиям.
- 3) Риск перемещения: Витрины магазинов трескаются/разрушаются, если подвижки здания превышают допустимые значения. Навесные фасадные системы спроектированы таким образом, чтобы смещаться/складываться, при условии правильного проектирования стыков.
- 4) Коммерческий риск: Риск, связанный с фасадами магазинов, резко возрастает, когда в технических условиях неявно указываются требования к характеристикам навесных фасадов. Риск, связанный с навесными фасадами, резко возрастает, когда в технических условиях нечетко оговариваются вопросы тестирования и приемки.
✅ Практические правила (скопируйте и вставьте)
Выберите «Витрина магазина», когда:
- Фасады подиума/торговых площадей/входа
- Умеренные требования к ветру/воде
- Бюджет и скорость — первостепенные приоритеты.
- Можно сделать детали простыми и воспроизводимыми.
Выбирайте навесные фасадные системы, когда:
- Многоэтажная внешняя оболочка
- Усиление ветра/воды или прибрежные условия
- Вам необходима предсказуемая долгосрочная производительность.
- Приоритетной задачей является снижение риска утечек/недоработок.
💸 Самый дорогой сценарий: попытка добиться того, чтобы витрина магазина функционировала как навесная стена после начала монтажа.
Руководство по закупкам: как совершать покупки, не обжигаясь
Независимо от того, покупаете ли вы товар для внутреннего рынка или запрашиваете цену... Как импортировать навесные фасадные системы из Китая, Оформление документов вас сэкономит.
📝 Контрольный список для запроса коммерческого предложения (для витрины магазина)
При составлении контрольного списка для запроса предложений по системе для интернет-магазина включите:
- 🔹 Ветровая нагрузка: Конкретные требования к PSF.
- 🔹 Дверная фурнитура: “Фраза ”или аналог» опасна. Укажите марку (например, совместимо с Dorma, Kawneer).
- 🔹 Заканчивать: AAMA 2603 (для внутренних работ) против AAMA 2605 (для наружных работ, высокая износостойкость).
- 🔹 Стекло: Ошибки при выборе между витринами и оконными стенами часто связаны с тем, что забывают указать низкоэмиссионные покрытия.
🔗 Внутренняя ссылка: Как импортировать навесные фасадные системы из Китая?
🏙️ Контрольный список для запроса коммерческого предложения (навесные фасадные системы)
Для включения в контрольный список запроса предложений по навесным фасадным системам необходимо добавить:
- 🔹 Тип системы: Палка или модульная конструкция?
- 🔹 Макет: Критерии тестирования макетов навесных стен.
- 🔹 Расчеты: Требуются расчеты, заверенные печатью инженера-проектировщика.
- 🔹 Рабочие чертежи: В контрольный список чертежей навесных стен необходимо включить информацию об анкерах.
🧪 Отправка заявок и макетов
- 🔹 Процедуры проверки системы водоснабжения витрин: Испытание шланга AAMA 501.2 является обязательным на месте.
- 🔹 Для навесных стен: The Критерии тестирования макета навесной стены (PMU – Performance Mock-up Unit) Это полномасштабный лабораторный тест.
🏭 Оценка поставщиков
При организации глобальных закупок необходимо знать, как оценивать поставщиков навесных фасадных систем.
- 🔹 Емкость: Справятся ли они с вашим объемом работы?
- 🔹 Вопрос-ответ: Запросите у них контрольный список качества на заводе по производству навесных фасадных систем.
- 🔹 Ссылки: Ведущие производители навесных фасадных систем в Китае всегда предоставляют примеры недавних проектов в США или Европе.
🔗 Внутренняя ссылка: Топ-10 поставщиков навесных фасадных систем в Китае
Распространенные ошибки и подводные камни
🚫 Ошибка с “верхним этажом”
Использование витрин магазинов на верхних этажах (распространенная ошибка). Просто не делайте этого. Система водоотведения не рассчитана на высокое ветровое давление и отсутствие защиты от нависания, характерные для возвышенностей.
📄 Разрыв в технических характеристиках
Одного лишь качественного оформления витрины недостаточно. Просто сказать “высокое качество” ничего не значит.
✅ Решение: Необходимо указать “Пропускная способность воздуха < 0,06 CFM” (или целевой показатель для вашего конкретного проекта).
🎨 Цветовая катастрофа
Проблемы с однородностью цвета витринного стекла. Смешивание партий стекла между витриной (цокольный этаж) и навесной стеной (башня) часто приводит к получению двух разных оттенков синего.
✅ Решение: Закажите стекло из одной и той же “серии” (производственной партии).
💧 Протекающее соединение
Ошибки в деталях перехода при строительстве фасада магазина с использованием навесной стены. Место соединения двух систем является источником утечек (90%). Обычно это происходит из-за того, что дифференциальные движения разрывают герметик или дренажные плоскости двух систем не выровнены.
Методология принятия решений (трехэтапный метод выбора)
Все еще сомневаетесь? Воспользуйтесь этим. Схема принятия решения «витрина или стена с окном» чтобы справиться со сложностью.
📍 Шаг 1: Определите высоту и зону
- ❓ Это первый этаж? → Бережливое производство Витрина магазина.
- ❓ Его высота превышает 30 футов? → Бережливое производство Навесная стена.
- ❓ Это стена балкона жилого дома? → Бережливое производство Окно Стена.
⚙️ Шаг 2: Установите целевые показатели производительности
- ❓ Вам необходимы акустические характеристики выше STC 35? → Вперед Навесная стена или высококачественная оконная стена.
- ❓ Расчетное давление превышает 40 фунтов на квадратный фут? → Магазин Storefront закрыт.
💰 Шаг 3: Бюджет против риска
Проверьте Матрица принятия решения: витрина, оконная стена или навесная стена..
Если бюджет ограничен ($30/кв.фут), готовы ли вы смириться с риском открытых краев плиты перекрытия (оконная стена)?
В противном случае вам необходимо найти варианты оптимизации затрат.
🔗 Внутренняя ссылка: Разница между витриной и оконной стеной.
Заключение
🎯 Окончательный вердикт
Битва Витрина магазина против навесной стены (и претендент) Витрина магазина против оконной стеныРечь идёт не о том, какая система “лучше”. Речь идёт о том, какая система является лучшей. верно с учетом высоты вашего здания, бюджета и назначения.
Как мы обсуждали в деле Eagle Mall, правильным решением часто является стратегическое сочетание обоих подходов.
🏭 С заводского цеха
На нашем заводе мы видели всё. Мы экструдировали профили, обжимали углы и герметизировали стыки. Если вы готовы перестать гадать и начать строить с уверенностью, пришлите нам сегодня свои чертежи фасадов. Давайте разработаем решение, которое защитит от воды и позволит уложиться в бюджет.
🚀 Готовы получить ценовое предложение?
Витрина против навесной стены: часто задаваемые вопросы
📘 Часть 1: Основы
1) В чём основное различие между витринной системой и навесной стеной?
Витрина обычно представляет собой систему остекления с открывающимися проемами, используемую на уровне подиума/торговых площадей/вестибюлей, в то время как навесная стена — это целостная внешняя фасадная оболочка, предназначенная для перекрытия этажей и выдерживающая более высокие конструктивные и эксплуатационные требования.
2) Какой вариант лучше подходит для высотных зданий?
В большинстве случаев, навесная стена. Фасады высотных зданий подвержены более высокому ветровому давлению, большей подвижности здания и более строгим требованиям к воздухо- и водонепроницаемости — в этих областях системы навесных стен проектируются для обеспечения более надежной работы.
3) Можно ли использовать систему витрин над первым этажом?
Иногда, но это зависит от расчетного давления (ветровой нагрузки), требований к водонепроницаемости, допустимых деформаций и конструкции крепления. Как только вы начинаете предъявлять к фасадным конструкциям требования, соответствующие стандартам качества фасадов, это часто перестает быть экономически выгодным.
⚙️ Часть 2: Производительность и технические характеристики
4) Какая система демонстрирует лучшие показатели по воздуху и воде?
Как правило навесная стена, Особенно если система указана с учетом проверенных параметров и описана как система с дренажом/регулированием давления. Система Storefront может хорошо работать в своем предполагаемом сценарии использования, но она более чувствительна к качеству монтажа и условиям высокого давления.
7) Каковы наиболее распространенные причины утечек в каждой системе?
- Витрина магазина: Спешка при монтаже, слабые переходы между герметиком и воздухонепроницаемым барьером по периметру, некачественное выполнение работ по гидроизоляции/дренажу, использование витрины в условиях повышенного давления.
- Навесная стена: Проблемы с допусками по краям плит, проблемы с выравниванием анкеров, некачественно выполненные стыки плит, неполная целостность воздухо- и водонепроницаемого барьера в местах переходов.
8) Какая система лучше справляется с движением здания?
Навесная стена. Конструкция предусматривает использование стратегий компенсации движений (анкеры, соединения, приемники), позволяющих лучше, чем при типичных конструкциях фасадов магазинов, справляться с межэтажными смещениями и прогибами плит перекрытия.
💰 Часть 3: Стоимость и сроки
5) Что дешевле: витрина или навесная стена?
Обычно витрина магазина Для применения в подиумах/торговых залах/вестибюлях. Стоимость навесных фасадных систем выше из-за более сложных инженерных решений, крепления к кромке плиты, более сложного изготовления и более строгих требований к эксплуатационным характеристикам/испытаниям.
6) Какой из них устанавливается быстрее?
Строительство витрин часто занимает меньше времени на низких этажах (более простой доступ и более легкий каркас). Строительство навесных фасадов может быть быстрее в целом на больших зданиях, если модульная конструкция и заводская подготовка сокращают трудозатраты на объекте, хотя обычно требуется больше времени на проектирование и получение разрешений.
🎯 Часть 4: Принятие решений
9) Как определить, какую систему следует выбрать на раннем этапе проектирования?
Воспользуйтесь этим простым фильтром:
- 👉 Если речь идёт об остеклении подиума/торговых площадей/входных проёмов → Начните с витрины магазина.
- 👉 Если это многоэтажное здание с наружной облицовкой или здание с высокими требованиями к ветро- и водонепроницаемости → Начните с навесной стены.
Затем подтвердите результаты, используя расчетное давление, водостойкость, требования к перемещению грунта и протоколы испытаний системы.
10) Какие вопросы следует задать поставщику/подрядчику перед выбором?
Запросите: отчеты об испытаниях системы (воздух/вода/конструкции), диапазон расчетного давления, целевые показатели водостойкости, пределы прогиба, концепцию анкеровки, детали компенсации перемещений, а также список переходных/детальных элементов (кромка плиты, углы, парапеты, подоконники, входы). Именно здесь сосредоточена основная часть риска.
Russian
English
Arabic
German
Spanish
French
Italian
Japanese
Korean
Portuguese
